長尺旋盤加工の概要
往復台上φ825×最大径φ1,120×最長14m
往復台上φ1,210×最大径φ1,700×最長7m

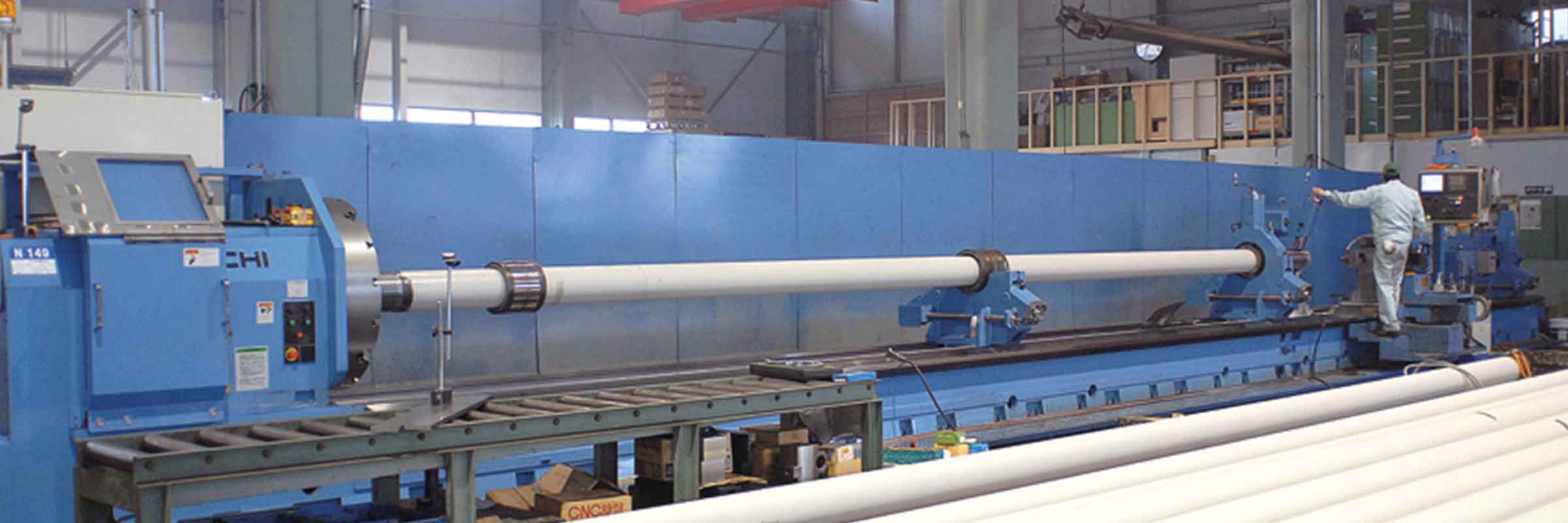

長尺旋盤加工において課題となるのは、素材の歪みや静バランスの調整です。切込み量や工具変更など、長年のノウハウを基に高品質な長尺旋盤加工を実現しています。
旋盤加工機一覧長尺旋盤の加工技術
長尺旋盤加工品のペア相互差寸法精度
| 業界名 | 産業機械分野 |
|---|---|
| 製品名 | 自動車向け500t特殊プレス用 ガイドシャフト（試作品） |
| 材質 | S45C-H |
| 寸法 | φ230×6,685mm（L/D比30） |
| 要求精度 | 4,365±0.05mm |
長さ4mに対応した測定機がないため、機械や材料の熱膨張率を熟知した職人が機械精度を頼りに加工し、4本全てを±0.05mm以内に揃えています。
※L/D比とは長さ（L）・直径（D）でどれだけ細長いかを示す値です。
のこ刃ねじ加工
| 業界名 | 産業機械分野 |
|---|---|
| 製品名 | 自動車向け 長尺タイロッド |
| 材質 | S43C |
| 寸法 | φ380×12,255mm（11.5t） 360×P12（のこ刃ねじ） |
のこ刃ねじは斜面の傾きが非対称で、一方の軸方向のみ力を受ける用途に向くためプレスなどで利用されています。
台形2条ねじ加工
| 業界名 | インフラ分野 |
|---|---|
| 製品名 | ダム水門用スピンドル・ナット |
| 材質 | スピンドル：S45C ナット：HBSC3（高力黄銅鋳物） |
| 寸法 | φ120×6,785mm Tr120×リード28×ピッチ14(台形2条ねじ） |
台形ねじは、斜面の角度がきつく軸方向の精度が出しやすいため、送りねじなどで利用されています。また２条ねじにすることで、リードが二倍になり送り速度を上げることが可能です。
大型マシニング加工の概要
テーブル作業面7,200mm×2,600mm
門内幅2,600mm×門内高さ1,800mm
自動車やタンカーなどの大型重要部品を加工しています。マシニングセンタのテーブル作業面以上の長尺加工も可能で、14,000mmまでの加工実績があります。
マシニングセンタ一覧大型マシニングセンタの加工技術
長尺シャフト（8,590mm）の高精度加工
| 業界名 | 造船 |
|---|---|
| 材質 | SF590 |
| 寸法 | φ600×8,590mm |
大型タンカー用のプロペラ軸で、9,000mm弱の長尺シャフトです。弊社保有の五面加工機（テーブル作業面7,200mm×2,600mm）では、製品がテーブルからはみ出すため、受け台や治具を用意し加工しています。その他、防衛省向けのプロペラ軸も加工しています。
大型鋳物ギヤケース
| 業界名 | 造船分野 |
|---|---|
| 材質 | FCD450 |
| 寸法 | 820×935×1,740mm |
大型プレス（2400t）ロッカーアーム
| 業界名 | 産業機械分野 |
|---|---|
| 材質 | SS400 |
| 寸法 | 1,350×1,350×1,325mm |
